Sentryum Rack module
  • Sentryum Rack Cabinet
Gamma di Potenza: 20 - 160 kVA
1-3:3 1-3:1

HIGHLIGHTS

  • Elevata adattabilità alla tensione di ingresso
  • Compatibile con ambienti industriali
  • Soluzione Plug & Play modulare
  • Adatto per installazioni stand alone e modulari
  • Flessibilità totale
  • Display grafico touch screen

La gamma Sentryum Rack è stato sviluppata appositamente per garantire la continuità dell'alimentazione in tutti i settori in cui questo aspetto pone delle criticità a causa delle specifiche condizioni ambientali o della necessità di tutelare i processi industriali.

Si tratta di un vero e proprio UPS ON LINE a doppia conversione, disponibile in versione standalone da 20 kVA/kW e in versione modulare da 20 a 160 kVA/kW. Si tratta di un vero e proprio UPS ON LINE a doppia conversione, disponibile in versione standalone da 20 kVA/kW e in versione modulare da 20 a 160 kVA/kW. Accetta ingressi sia monofase che trifase senza bisogno di particolari configurazioni o intervento dell'operatore.

Richiesta di informazioni »

Alta efficienza, disponibilità di corrente e affidabilità

Questa serie derivata dal Sentryum ne eredita essenzialmente le principali tecnologie e versioni di moduli standalone:

  • Potenza nominale totale disponibile fino a 40 °C (kVA=kW unità pf) ed efficienza VFI fino a 96.3%;
  • Sorgente a impatto zero, grazie a un ingresso THDi molto basso <3%, ingresso pf 0.99, funzione power walk-in, funzione power walk-in start delay;
  • Fino a 20 Ampere di corrente di ricarica della batteria e ampio range di blocco batteria (i blocchi batteria standard 20+20 @ 12V con punto centrale neutro sono regolabili da 15+15 a 22+22);
  • Inverter IGBT a tre livelli, THDv di uscita estremamente basso;
  • Fino al 270% di corrente dell'inverter per 200 msec. e 150% per 300 msec.: questo consente al sistema di far fronte a improvvisi picchi di carico (senza intervento del bypass statico) e di fornire la corrente di corto circuito se richiesta durante il funzionamento da batteria;
  • Funzione “cold start” per l’avvio dell’UPS da batteria.

Sentryum Rack, inoltre, fornisce una funzione di filtraggio e rifasamento all'interno della rete di alimentazione a monte dell'UPS: in questo modo si eliminano le componenti armoniche e la potenza reattiva generata dalle utenze elettriche.

Compatibile con gli ambienti industriali​​

L'elemento base è un modulo da 20 kVA/kW.

I morsetti di collegamento sono disposti in modo tale che le connessioni dei segnali di comunicazione siano isolate e separate dalle connessioni di potenza (ingressi, uscite, batteria), garantendo così la completa immunità dai disturbi generati dalla rete di alimentazione, tipicamente disturbata negli ambienti industriali.

L'armadio Sentryum Rack è disponibile in 2 versioni, con uscita monofase e trifase; è predisposto per alloggiare fino a 3 moduli (60 kVA/kW) ed è collegabile in parallelo per un totale di 8 moduli e 160 kVA/kW di potenza.

L'armadio Sentryum Rack è inoltre dotato di un quadro di distribuzione che contiene tutti i dispositivi per sezionare ogni modulo (3 sezionatori raddrizzatori in ingresso, 3 sezionatori di bypass in ingresso, 3 sezionatori in uscita, 3 portafusibili di batteria), nonché un bypass manuale di manutenzione che isola i 3 moduli e garantisce la continuità di alimentazione al carico.

Sia i moduli che gli armadi sono forniti con la linea di bypass separata dalla linea del raddrizzatore: ciò garantisce una maggiore disponibilità dell'alimentazione al sistema UPS e di conseguenza questo beneficio viene esteso anche al carico.

Flessibilità: armadi stand alone e rack

Il modulo Sentryum Rack può essere utilizzato come unità stand alone o in configurazione parallela; aggiungendo semplicemente il kit di parallelo per ogni modulo, il sistema UPS può crescere a seconda delle esigenze (da 20 a 160 kVA/kW). Ogni modulo è completamente autonomo per quanto riguarda il controllo e la gestione delle interfacce operatore; questo facilita tutte le operazioni di monitoraggio, controllo e ricerca guasti, garantendo una maggiore affidabilità, in quanto eventuali malfunzionamenti di parti o accessori non si propagheranno all'intero sistema.

Sentryum Rack garantisce una scalabilità verticale che riduce al minimo l'ingombro del sistema: l'utente può così avere capacità di alimentazione da 20 a 60 kVA/kW per un singolo armadio senza aumentare l'ingombro.

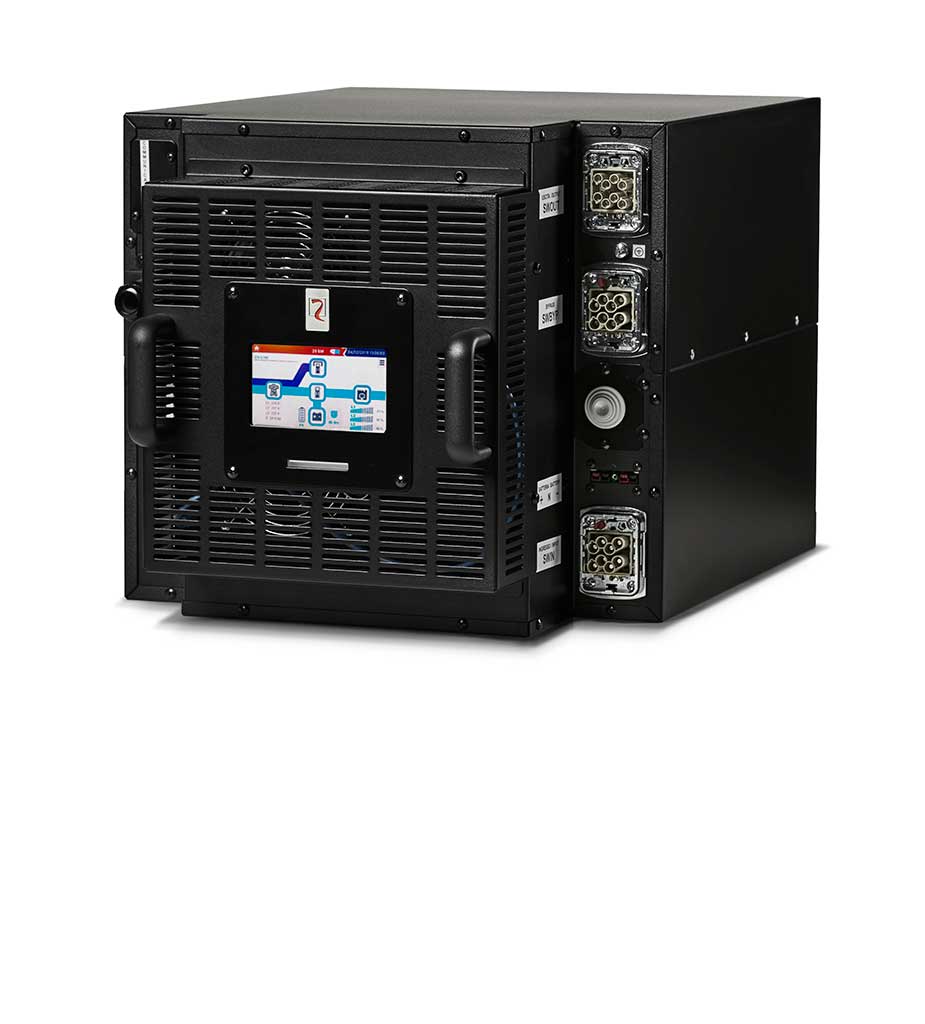

Il modulo da 20 kVA/kW nella versione stand alone è dotato di connettori di alimentazione di tipo Harting di ingresso/uscita (ingressi, uscite, batteria) con cavo elettrico sciolto di tre metri di lunghezza per disporre il cablaggio in base all'armadio di installazione. Questi cavi non vengono forniti quando si ordina il modulo da inserire all'interno dell'armadio Sentryum Rack, perché sono già installati al suo interno di serie: questo garantisce la massima espandibilità dell'armadio. Sono comprese anche tutte le predisposizioni per far funzionare i moduli in parallelo.
